項目簡介：開灤煤礦是河北最大的煤礦企業。礦井提升設備在煤礦安全高效生產中扮演著重要的角色，不論是井下員工的輸送，還是提煤、下料、運送其它機械設備都離不開礦井提升系統，可以說礦井提升系統是煤礦生產的咽喉，直接制約著煤礦生產的效率及水平。西門子PROFIBUS系統具有開放性、互換性、可集成性，不同廠商的產品都可很容易地集成到控制系統中，能夠?qū)崿F(xiàn)高速、高精度的提升機運行軌跡控制。

項目方案：　采用PROFIBUS-DP的提升控制系統PROFIBUS-DP網絡，由以下幾部分組成：

（1）系統主站采用帶PROFIBUS通信卡的工業控制計算機。通信卡采用西門子公司的CP5611產品。

（2）系統總線采用PROFIBUS-DP實現工控機和所有現場設備與儀表的通信，傳輸速率設為1.5Mbps 。采用易控達YFPB系列協議型PROFIBUS總線光纖中繼器，將傳輸介質由電纜轉換為光纖通訊，能完全的屏蔽電磁干擾和實現遠距離通訊，并且通過環網冗余結構確保系統的高可靠運行。

（3）分布式I/O從站和I/O模塊采用西門子的ET-200M從站，再根據系統需要在從站上掛接標準信號模塊。如：開關量輸入模塊，開關量輸出模塊，模擬量輸入模塊，模擬量輸出模塊。

（4）現場儀表包括礦倉料位傳感器、速度傳感器、溫度傳感器等，采用普通的儀表連接到I/O從站的模擬量輸入模塊上。

（5）光電編碼器用來檢測提升機的運行狀態和作為提升機的過程控制。
　?。?span>6）執行元件包括風機的啟、停；液壓站啟、停和壓力的建立；傳動部分輸出模式等，操作臺采用普通的執行元件連接到I/O從站的開關量和模擬量輸出模塊上。

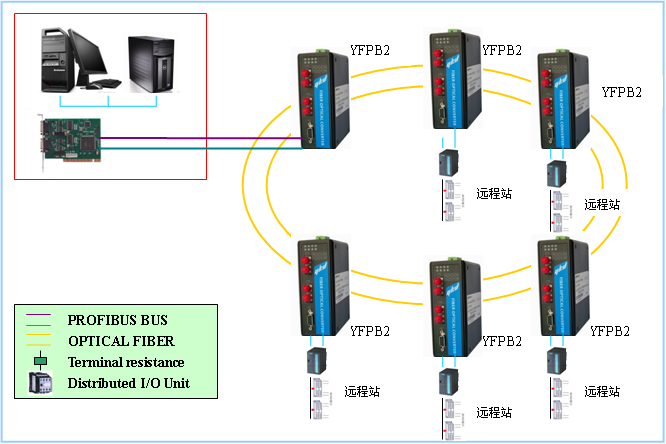

系統結構

應用產品：YFPB2-S-ST 協議型PROFIBUS總線光纖中繼器，單模雙光，ST接口，支持鏈型、星型、環網
